架橋機架完32米梁后，接著架設24米梁時，拆除主梁后起重小車縱移范圍滑道內的支撐架，通過縱移油缸和導桿裝置以倒頂?shù)姆绞綄⒑笃鹬匦≤嚽耙?m，恢復主梁內支撐架，其余架梁作業程序相同。其它跨度的變跨方式同上。不同跨度的支撐架位置及后起重小車位置示意如下。

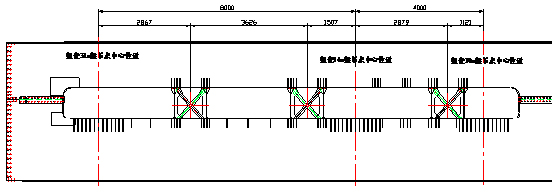

架設32m、24m梁主梁內支撐架位置

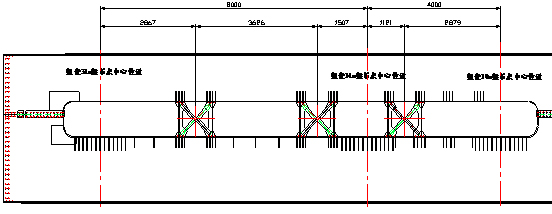

架設20m梁主梁內支撐架位置

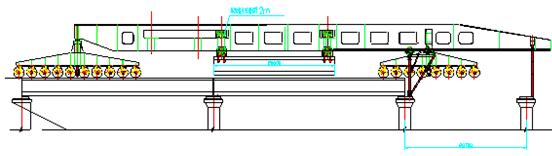

運架32米梁后起重小車位置

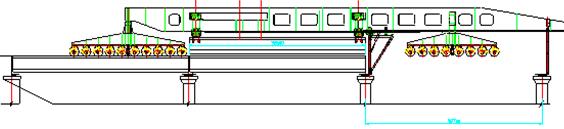

運架24米梁后起重小車位置


運架20米梁后起重小車位置
